LEDها یکی از محبوب‌ترین فناوری‌ها برای روشنایی لامپ‌ها هستند. این فناوری عمدتاً به سه نوع تقسیم می‌شود:

LED DIP (1

LED SMD (2

LED COB (3

Dual In-Line Package (DIP) LEDs

LED بسته دو ردیفی (DIP) دارای یک چیپ درون یک سر حبابی پلاستیکی سخت است که دارای ۲ پین اتصال موازی مستقیم می‌باشد. اگرچه برخی محصولات هنوز از این طراحی استفاده می‌کنند، اما کاهش نور و CRI آن پایین است و کارایی آن به مراتب کمتر از چیپ‌های LED جدید است. امروزه، سبک‌های پیشرفته‌تری از چیپ‌های LED برای استفاده خانگی، تجاری و صنعتی در دسترس هستند.”

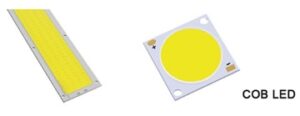

Chip-on-Board (COB) LED Design

چیپ روی برد (COB) به چسباندن چندین چیپ (معمولاً ۹ یا بیشتر) بر روی یک زیرلایه آلومینیومی و بسته‌بندی آنها به عنوان یک ماژول نوری اشاره دارد. این طراحی فضای کمتری را اشغال کرده و حداکثر پتانسیل نور را فراهم می‌کند. فرآیند  تولید تقریباً یک سوم کاهش یافته و هزینه نیز یک سوم صرفه‌جویی می‌شود.نورهای COB معمولاً در نورهای پایین‌تاب و نورهای ریل با خروجی بالا ظاهر می‌شوند. همچنین برای چراغ‌های خیابانی، پارکینگ‌ها و تأسیسات فضای باز که نیاز به روشنایی در مناطق بزرگ دارند، استفاده می‌شوند.

Surface Mounted Device (SMD) LED Chips

چیپ‌های LED دستگاه‌های سطحی (SMD) توسعه عمده بعدی پس از DIP هستند. در مقایسه با LEDهای سنتی، نور خروجی تولید شده توسط SMD بسیار بالاتر است و مصرف انرژی کمتری دارد. در مقایسه با LEDهای DIP، آنها طراحی کوچکتر و صاف‌تری دارند، عمر مفید بیشتری دارند، مصرف انرژی را تا ۷۵% کاهش می‌دهند و هزینه‌های نگهداری کمتری دارند.

در ادامه، چیپ‌های LED SMD را بصورت خط زمانی معرفی خواهیم کرد: ۳۵۲۸-۳۰۱۴-۵۰۵۰-۵۶۳۰-۳۰۳۰-۲۸۳۵-۳۵۳۵

-اندازه SMD 3528 برابر با ۳.۵*۲.۸*۱.9mm است. شما معمولاً می‌توانید چیپ ۳۵۲۸ را در استریپ های ۱۲ولت مشاهده کنید. این چیپ گرمای کمتری تولید می‌کند، بنابراین تماس با آن‌ها نسبت به لامپ‌های هالوژنی ایمن‌تر است. به شرطی که استریپ LED برای حداقل نیازهای روشنایی استفاده شود.

-اندازه SMD 3014 برابر با ۳.۰*۱.۴*۰.8mm است. اندازه کوچکتر به این معنی است که LEDهای بیشتری در طول مشخصی از برد PCB نصب می‌شوند. این چیپ LED دارای کاهش نور کم، مقاومت حرارتی پایین و هدایت حرارتی خوب است.

-اندازه SMD 5050 برابر با ۵.۰*۵.۰*۱.6mm است که بزرگ‌تر از SMD 3528 می‌باشد. این چیپ می‌تواند به عنوان LEDهای چهارگانه با ۴ LED استفاده شود. چیپ‌های LED 5050 معمولاً دراستریپ های نوری با ۶۰ LED در متر استفاده می‌شوند و برای روشنایی عمومی مناسب هستند، مانند روشنایی راهرو در خانه‌ها، بارها، رستوران‌ها، هتل‌ها و مکان‌های دیگر که جایگزین روشنایی فلورسنت می‌شوند.

– اندازه SMD 5630 برابر با ۵.۶*۳.۰*۰.9mmاست. در مقایسه با SMD 5050، این چیپ دارای ویژگی‌های روشنایی بالا، روشنایی یکنواخت، اثر نوری کوچک و عمر طولانی است. از آن برای مقاصد تجاری در مراکز خرید، کلوب‌ها، تئاترها و رستوران‌ها استفاده می‌شود. سایر کاربردها شامل روشنایی معماری، روشنایی امنیتی و اضطراری، نور پس‌زمینه، نورهای علامت‌گذاری و رویدادها و کنفرانس‌ها و نمایشگاه‌های ویژه است.

-اندازه SMD 3030 برابر با ۳.۰*۳.۰*۰.52mm است و یک LED با مصرف انرژی پایین و زاویه نوری وسیع می‌باشد. این چیپ نه تنها بالاترین خروجی نوری را تولید می‌کند بلکه بهترین عملکرد شارنوری را نیز دارد چیپ۳۰۳۰ می‌تواند با جریان بالا کار کند و به‌طور مؤثری حرارت را دفع کند. این چیپ‌های LED می‌توانند تحت شرایط محیطی مختلف کار کنند و برای کاربردهای روشنایی صنعتی و تجاری مناسب هستند.

-اندازه SMD 2835 برابر با ۲.۸*۳.۵*۰.8mm است و مدار آن مشابه ۳۵۲۸ است. می‌توانید ۲۸۳۵ را به عنوان یک جایگزین مؤثرتر برای ۵۰۵۰ در نظر بگیرید که ۲۰% نور بیشتری تولید می‌کند، اما مصرف کمتری دارد. این چیپ در بازار بسیار محبوب است و اکنون به‌طور گسترده‌ای استفاده می‌شود SMD 2835 معمولاً برای روشنایی عمومی داخلی، مانند نور بالا، نور خطی و غیره استفاده می‌شود.

-اندازه SMD 3535 برابر با ۳.۵*۳.۵*۱.9mm است. در حال حاضر، این چیپ عمدتاً به LEDهای با توان بالا که با بسته‌بندی سرامیکی طراحی شده‌اند، اشاره دارد. این چیپ دارای هدایت حرارتی خوب، مقاومت در برابر دماهای بالا، و روشنایی مرکزی قوی است و برای محصولات با توان بالا در فضای باز، مانند پروژکتورها، چراغ‌های خیابانی، چراغ‌های استادیوم و غیره مناسب است.

تفاوت بین چراغ‌های LED SMD و COB چیست؟

SMD

چیپ LED SMD می‌تواند تا ۳ دیود را در یک چیپ واحد داشته باشد که هر دیود دارای مدار جداگانه‌ای است. هر مدار دارای یک کاتد و یک آند است که منجر به ۲، ۴ یا ۶ اتصال در یک چیپ می‌شود.
این چیپ می‌تواند شامل یک دیود قرمز، سبز و آبی باشد و شما می‌توانید با تنظیم فرکانس خروجی، هر رنگی را ایجاد کنید.
اندازه‌های متنوعی می‌توانند داشته باشند.
چیپ‌های SMD به خاطر روشنایی‌شان شناخته شده‌اند و می‌توانند ۵۰-۱۰۰ لومن بر وات نور تولید کنند.

COB

چیپ‌های COB معمولاً دارای ۹ یا بیشتر دیود هستند. این چیپ همچنین دارای یک مدار و ۲ تماس است، اما این موضوع به تعداد دیودها مربوط نمی‌شود.
از آنجایی که LEDهای تمام لامپ‌ها در یک ناحیه متمرکز شده‌اند، به ظرفیت خنک‌کنندگی بیشتری نیاز است.

مزایای SMD نسبت به COB

• می‌توانند برای تولید لامپ‌ها یا لامپ‌های تغییر رنگ استفاده شوند و قابلیت سازگاری با چیپ‌های طراحی پیچیده را دارند.
• دارای دفع حرارت بهتری هستند، زیرا به اندازه چیپ‌های COB متراکم نیستند؛ قرارگیری منظم آن‌ها می‌تواند به پخش حرارت چیپ به زیرلایه کمک کند.
• با وجود کارایی بالای LEDهای COB، کارایی LEDهای SMD بالاتر است و لومن‌های بیشتری در هر وات تولید می‌کنند.
• همچنین پرتو وسیع‌تری تولید می‌کنند، در صورتی که cob نیاز زاویه پرتو نور مشخصی دارند.
• هزینه LEDهای SMD ممکن است کمتر باشد.
